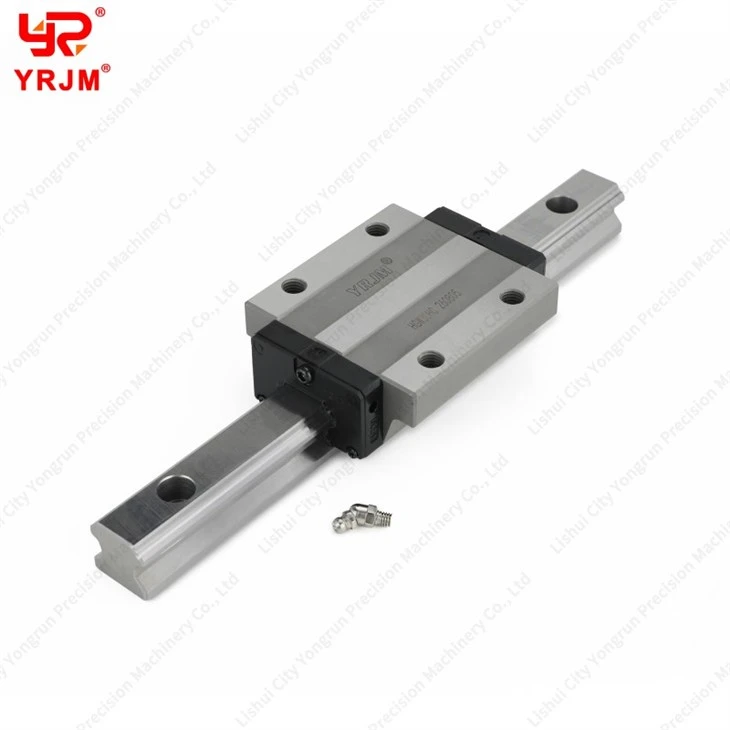

HGW20HC linjär guide

HGW20HC linjär guide

Produktbeskrivning

HGW20HC är ett linjärt styrblock med hög-styvhet-typ som är konstruerat för precisionstillverkning, tung-CNC-bearbetning och automatiserade portalsystem. En del av den prestanda-beprövade HG-serien, den här vagnen använder en fyr-rad kuldesign med en 45-graders kontaktvinkel, vilket ger lika last-bärkapacitet i radiell, omvänd radiell och lateral orientering.

Beteckningen "HC" (Super Heavy Load) betecknar en långsträckt blockkropp som mäter 92,2 mm i längd. Denna extra längd rymmer en högre volym av precisionskullager inom de aktiva recirkulerande spåren, vilket ökar den dynamiska lastkapaciteten till 21,18 kN och den statiska lastkapaciteten till 35,90 kN. HGW20HC är designad för mångsidig montering uppifrån-nedåt eller nedifrån-upp och är helt kompatibel med standard HGR20-skenor.

Funktionsprinciper: Recirkulerande bollsystem
HGW20HC hanterar strukturella belastningar och rörelse genom sina interna återcirkulerande bollbanor:
1,45-graders lastbalansering:Tillämpade krafter överförs genom fyra rader av precisionshärdade-stålkulor som rullar inom rälsens cirkulära-bågbanor. Denna kontaktvinkel på 45-grader säkerställer en balanserad, rundstrålande lastfördelning.
2. Kontinuerlig cirkulationsslinga:När vagnen färdas rullar kulorna genom den aktiva-lastbärande zonen innan de omdirigeras av slagtåliga- syntetiska plaständstycken in i interna returkanaler, vilket avslutar återcirkulationscykeln smidigt.
3. Själv-justeringsmekanism:I närvaro av mindre parallellitet eller höjdavvikelser på monteringsbädden förskjuts kulornas kontaktpunkter automatiskt något längs de cirkulära-bågsspåren. Denna inneboende själv-inställningsförmåga kompenserar för ytvariationer utan att nämnvärt öka glidmotståndet.
