Linjära lager är mekaniska komponenter som rör sig i en rak linje med låg friktion och hög noggrannhet genom rullande element på styrskenorna eller axeln, såsom stålkulor eller rullar. De används ofta i applikationer som kräver precisionsvägledning, hög-rörelsehastighet eller repeterbar positionering.
1. Automationsutrustning: en kärnkomponent i precisionsvägledning
Industrirobotar
Användning: Används som styrelement för robotarmsleder eller ändeffektorer för att säkerställa rörelseprecisionen under multiaxiell koppling.
Automatiserade produktionslinjer
Syfte: Direkt linjerörelse av arbetsstycke eller verktyg i transmissionssystem och monteringsmoduler.
Till exempel, på en löpande band, griper en rak lagerdrivande griparm och placerar delar exakt längs styrskenorna.
2.CNC-verktygsmaskiner: Säkerställer hög-precisionsbearbetning
Fodersystem

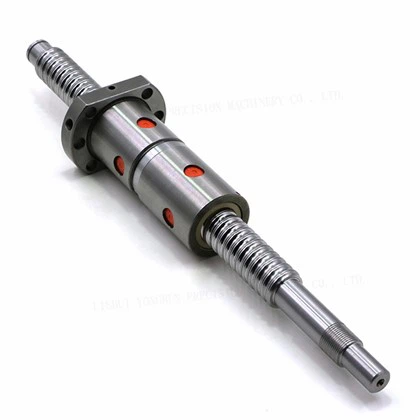

Användning: Används i kombination med kulskruvar för att omvandla roterande rörelse till linjär matning av arbetsbord eller verktyg.
Spindelguider
Användning: I vertikala bearbetningscentra styr linjära lager spindelns vertikala rörelse, vilket gör djuphålsbearbetning längs Z-axeln. Styrkor: Design med låg friktion minskar termisk deformation och ger stabil-långvarig noggrannhet (fel Mindre än eller lika med 0,005 mm efter 24 timmars kontinuerlig bearbetning).
3. Elektroniktillverkning: Stöder Microlevel Precision
Halvledarutrustning
Syfte: linjärt lager driver wafer-steget för nano-positionering i fotolitografimaskiner och waferdetekteringsutrustning.
3C produktmontering
Syfte: Direkt linlager driver styrskenorna på limdispenser- och chipplaceringsmaskiner på mobiltelefoner och platt surfplatta.
Fördelar: Design med hög styvhet (nominerad dynamisk belastning 50 kN) möjliggör höghastighetsutmatning (hastighet större än eller lika med 300 mm/s) samtidigt som limpunktsdiameterfelet är mindre än eller lika med 0,05 mm.
